Muro Abotonado y Atirantado

Muros Abotonados

En los muros abotonados el vidrio se suspende y se edifica a sí mismo creando una sensación de ambigüedad espacial. Un lugar totalmente rodeado de vidrio parece no encontrarse ni en el exterior ni en el interior, está a la vez dentro y fuera.

El sistema de fijación solo pretende resaltar la presencia del vidrio, con un carácter evanescente. Desde el interior, donde hay menos luz y, por lo tanto, más transparencia, dominara la presencia de la estructura portante.

Por el contrario, desde el exterior, predomina la reflexión y la presencia del vidrio se hace patente a través de este fenómeno, de su capacidad de reflexión.

material de vidrio

  • El vidrio utilizado puede ser un vidrio templado SECURID o un vidrio curvo templado GLASCURID-SECUR de un grosos entre 8 y 15mm.
  • Todos estos materiales pasas con excelente nota la prueba del HST.

sistema muro abotonado

  • El sistema de muro abotonado es utilizar unos elementos de forma de araña(grampones) y anclajes entre vidrio para construir estructuras con pared de vidrio, prácticamente sin limitaciones de diseño.
  • Permite estructuras poliédricas, casi caóticas. El único límite lo pone la imaginación.

sistema de construcción – grampones

  • Gracias a los Grampones, que es un elemento rígido de acero inoxidable, bien fundido o de chapa alicortada, se encarga de fijar el vidrio a la estructura para realizar el muro cortina.
  • Los anclajes son la solución para los problemas estéticos y de facilidad de movimientos. Este sistema tecnológico se encarga de sujetar el vidrio desde fuera y evitar que sobresalga del plano.

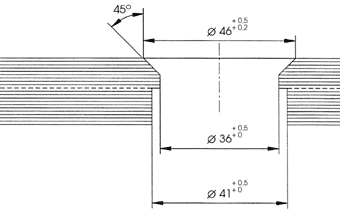

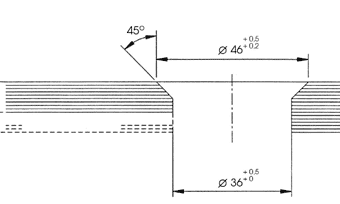

anclajes y grampones


juntas base y de dilatación

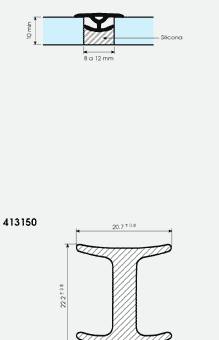

Las juntas entre los paneles de vidrio se realizan con silicona, en forma de masilla, en forma extruida o combinando  ambos procedimientos.

Normalmente utilizaremos entre los paneles de vidrio silicona en forma de masilla para las juntas de 8 a 12 mm. Los perfiles de silicona extruida se utilizan en las juntas mayores entre paneles o en las juntas del muro cortina a la pared, así como en la parte interior de las juntas de 8 a 12 mm.

juntas de acristalamiento

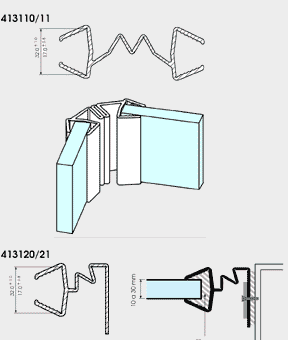

  • • Perfil de silicona extruida.
  • La parte exterior o interior de la ranura se coloca, y al expandirse cubre la tapa de 12 mm entre cristales.
  • Este tipo de procedimiento permite poner un cordón de silicona para que quede sellada completamente.
  • Las juntas permiten los movimientos relativos entre vidrios y asegurar la estanqueidad. El muro cortina de V.E.A. puede también concebirse como fachada ventilada, en cuyo caso sólo es necesario dejar la junta libre (12mm) para que pase el aire.

JUNTAS BASE Y DE DILATACIÓN

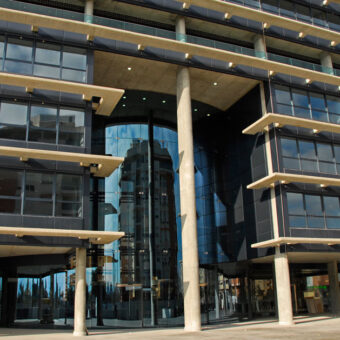

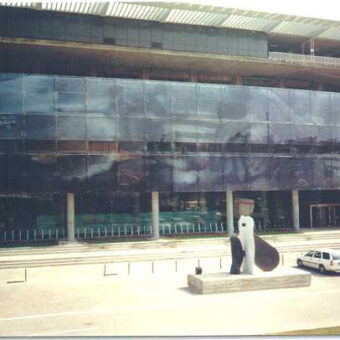

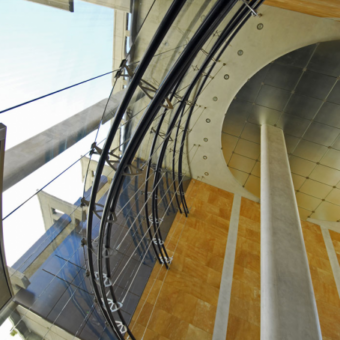

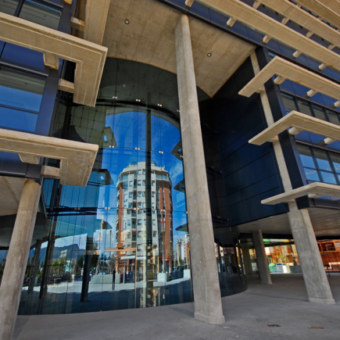

resultado final muro abotonado
