GL-130 Spider

Muros cortina gl-130 spider

Fachada dotada de una gran sensación de transparencia gracias al sistema de vidrio suspendido alejado del montante y sin travesaño.

materiales de estructura

  • La estructura la forma una serie de montantes (verticales) tubulares de aluminio de distintas secciones (profundidades), definidas según las reglas estáticas de dimensionado relativas a la fachada (momentos de inercia).
  • Estos montantes han sido diseñados para su resistencia a la presión de viento que corresponda a la zona eólica de la obra.

construcción fachada

  • El acristalamiento se realiza mediante juntas de EPDM en forma de cuadros vulcanizados en los ángulos evitando así operaciones manuales.
  • La fijación de los montajes a obra se consigue mediante unas piezas de aluminio que permiten una regulación tridimensional. en la parte inferior, una base de aluminio recibe los esfuerzos permitiendo unas dilataciones de + o – 10mm.
  • Las piezas de sujeción, han sido dimensionadas para posicionar la estructura portante de aluminio a 170 mm del vidrio exterior anclado con el fin de dar la máxima sensación de transparencia.

material de resistencia

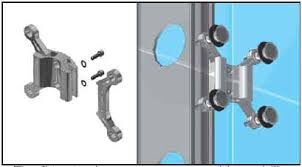

  • La fijación del exterior del vidrio sobre la estructura portante se asegura a través de piezas de aluminio fundido. Estas piezas, de 12 ó 2 brazos, posibilitan el reglaje y la absorción de dilataciones. El diseño de las piezas permite colocar el vidrio a 170 mm de la estructura portante, dando la sensación de máxima transparencia.

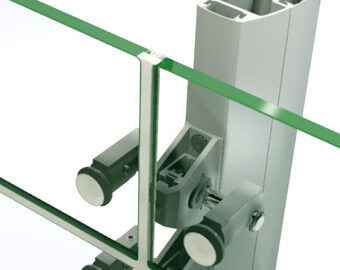

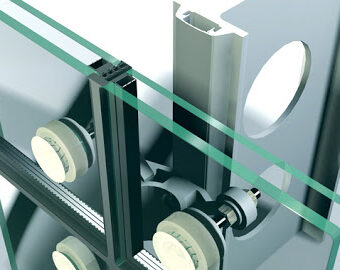

Diseños en 3d muro cortina GL-130 SPIDER

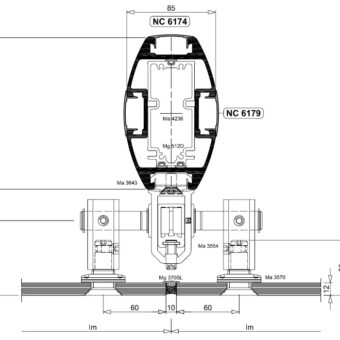

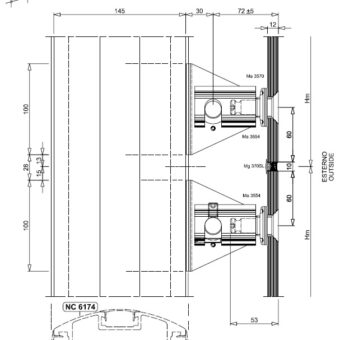

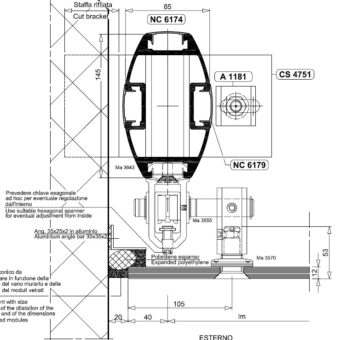

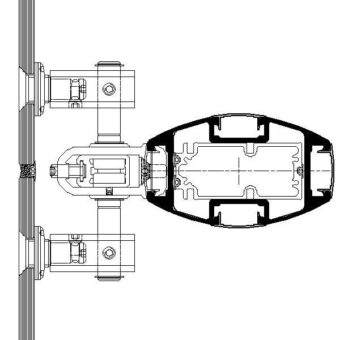

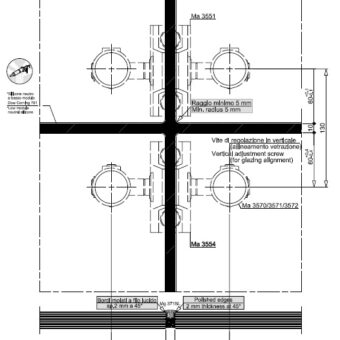

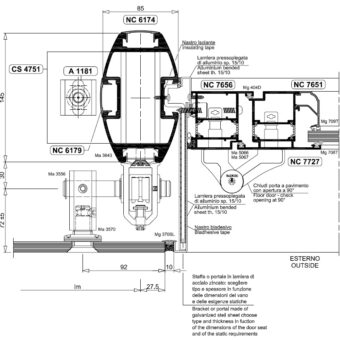

detalles técnicos muro cortina GL-130 SPIDER
